مقدمه

آیا می‌دانید برای تحلیل کیفیت برق مصرفی کارخانه خود، عیب‌یابی تجهیزات الکتریکی، یا مدیریت بهینه مصرف انرژی به چه ابزاری نیاز دارید؟ پاسخ دیتالاگر برق است .

دیتالاگر برق، برخلاف دیتالاگرهای معمولی دما و رطوبت که محیط را پایش می‌کنند، به طور تخصصی برای ثبت و تحلیل پارامترهای الکتریکی مانند ولتاژ، جریان، توان، ضریب توان و فرکانس طراحی شده است . این دستگاه‌ها در صنایع مختلف از جمله تابلوهای برق صنعتی، نیروگاه‌ها، ساختمان‌های هوشمند و خطوط تولید کاربرد دارند و به مهندسان و تکنسین‌ها کمک می‌کنند تا مصرف انرژی را بهینه‌سازی کرده، از خرابی‌های ناگهانی جلوگیری کنند و هزینه‌های خود را کاهش دهند .

اما با تنوع بالای دیتالاگرهای برق در بازار، انتخاب بهترین گزینه می‌تواند چالش‌برانگیز باشد. آیا به دنبال دستگاهی با دقت True RMS هستید؟ چه پروتکل‌های ارتباطی (مانند RS485 و MODBUS) برای سیستم شما ضروری است؟ چند کانال ورودی نیاز دارید؟

در این راهنمای جامع، به ۷ نکته کلیدی برای انتخاب بهترین دیتالاگر برق می‌پردازیم. با مطالعه این مقاله، می‌توانید با دانش کافی، دستگاهی متناسب با نیاز خود انتخاب کنید و از ثبت داده‌های دقیق و قابل اعتماد اطمینان حاصل کنید.

دیتالاگر برق چیست و چه پارامترهایی را اندازه‌گیری می‌کند؟

دیتالاگر برق یا ثبت‌کننده داده‌های الکتریکی، دستگاهی تخصصی است که برای اندازه‌گیری، ثبت و ذخیره‌سازی خودکار پارامترهای الکتریکی در بازه‌های زمانی مشخص طراحی شده است. این دستگاه‌ها به‌عنوان ابزاری حیاتی در مدیریت انرژی، عیب‌یابی شبکه‌های برق و بهینه‌سازی مصرف در صنایع مختلف شناخته می‌شوند .

برخلاف دیتالاگرهای دما و رطوبت که شرایط محیطی را پایش می‌کنند، دیتالاگر برق به‌طور مستقیم به ورودی‌های الکتریکی تجهیزات متصل می‌شود و پارامترهای زیر را با دقت بالا اندازه‌گیری و ثبت می‌کند:

۱. ولتاژ (Voltage – V)
دیتالاگر برق ولتاژ شبکه را در حالت‌های مختلف اندازه‌گیری می‌کند:

• ولتاژ خط (Line to Line)

• ولتاژ فاز به نول (Phase to Neutral)
  این پارامتر برای بررسی پایداری شبکه و تشخیص نوسانات بسیار حیاتی است.

۲. جریان (Current – A)
اندازه‌گیری جریان عبوری از فازها و همچنین جریان نول یکی از قابلیت‌های کلیدی دیتالاگر برق است. این ویژگی به تشخیص عدم تعادل بار و نشتی جریان کمک می‌کند.

۳. توان (Power – W، VA، VAR)
دیتالاگر برق توانایی محاسبه و ثبت توان اکتیو (W)، توان راکتیو (VAR) و توان ظاهری (VA) را دارد. این اطلاعات برای محاسبه هزینه‌های برق و راندمان مصرف ضروری است.

۴. ضریب توان (Power Factor – PF)
ضریب توان نشان‌دهنده کارایی مصرف برق است. مقدار ایده‌آل برای ضریب توان، نزدیک به ۱ است. دیتالاگر برق با ثبت این پارامتر به شما کمک می‌کند تا مصرف انرژی را بهینه‌سازی کنید و هزینه‌های اضافی را کاهش دهید.

۵. فرکانس و THD

• فرکانس (Frequency): در شبکه‌های برق ایران، فرکانس استاندارد ۵۰ هرتز است. ثبت فرکانس به تشخیص نوسانات شبکه کمک می‌کند.

• THD (Total Harmonic Distortion): یا اعوجاج هارمونیکی کل، نشان‌دهنده کیفیت توان و وجود هارمونیک‌ها در شبکه است. THD بالا می‌تواند به تجهیزات حساس آسیب بزند .

برای آشنایی با نحوه انتقال داده‌های سنسورها از طریق سیگنال‌های استاندارد، مقاله راهنمای انتخاب دیتالاگر بر اساس نوع سنسور و سیگنال خروجی را مطالعه کنید.

کاربردهای دیتالاگر برق در صنایع مختلف

دیتالاگر برق یکی از ابزارهای کلیدی در صنایع مختلف است که به مهندسان و تکنسین‌ها کمک می‌کند تا مصرف انرژی را مدیریت کنند، از تجهیزات حساس محافظت کنند و هزینه‌ها را کاهش دهند. در ادامه، مهم‌ترین کاربردهای این دستگاه را بررسی می‌کنیم:

۱. مدیریت انرژی در کارخانجات و ساختمان‌های هوشمند
دیتالاگر برق با ثبت دقیق ولتاژ، جریان و توان، امکان رصد مصرف انرژی را در واحدهای مختلف فراهم می‌کند. این داده‌ها به مدیران کمک می‌کند تا الگوهای مصرف را شناسایی و هزینه‌های برق را بهینه‌سازی کنند. در ساختمان‌های هوشمند، این دستگاه‌ها به سیستم‌های اتوماسیون متصل می‌شوند و مصرف انرژی را به‌صورت خودکار مدیریت می‌کنند.

۲. نگهداری و عیب‌یابی پیشگیرانه در صنایع تولیدی
با ثبت مداوم پارامترهای برق، دیتالاگر می‌تواند نوسانات و انحرافات را تشخیص دهد و پیش از خرابی تجهیزات، هشدار دهد. این موضوع در صنایع تولیدی که توقف خط تولید هزینه‌های سنگینی دارد، بسیار حیاتی است. عیب‌یابی به‌موقع از خسارت‌های مالی جلوگیری می‌کند.

۳. تأسیسات زیربنایی (تصفیه‌خانه‌ها، نیروگاه‌ها و خطوط انتقال)
در تأسیسات حیاتی مانند تصفیه‌خانه‌های آب و فاضلاب، نیروگاه‌ها و ایستگاه‌های پمپاژ، پایش مداوم پارامترهای برق برای اطمینان از عملکرد صحیح تجهیزات ضروری است. دیتالاگر برق با ثبت داده‌های دقیق، به اپراتورها امکان می‌دهد تا مشکلات را پیش از بحرانی شدن شناسایی کنند.

۴. تحقیقات و توسعه (R&D) و تست محصولات الکترونیکی
در مراکز تحقیقاتی و واحدهای R&D، دیتالاگر برق برای تست و اعتبارسنجی محصولات الکترونیکی جدید استفاده می‌شود. ثبت دقیق ولتاژ، جریان و توان در شرایط مختلف، به مهندسان کمک می‌کند تا عملکرد محصولات خود را بهبود بخشند.

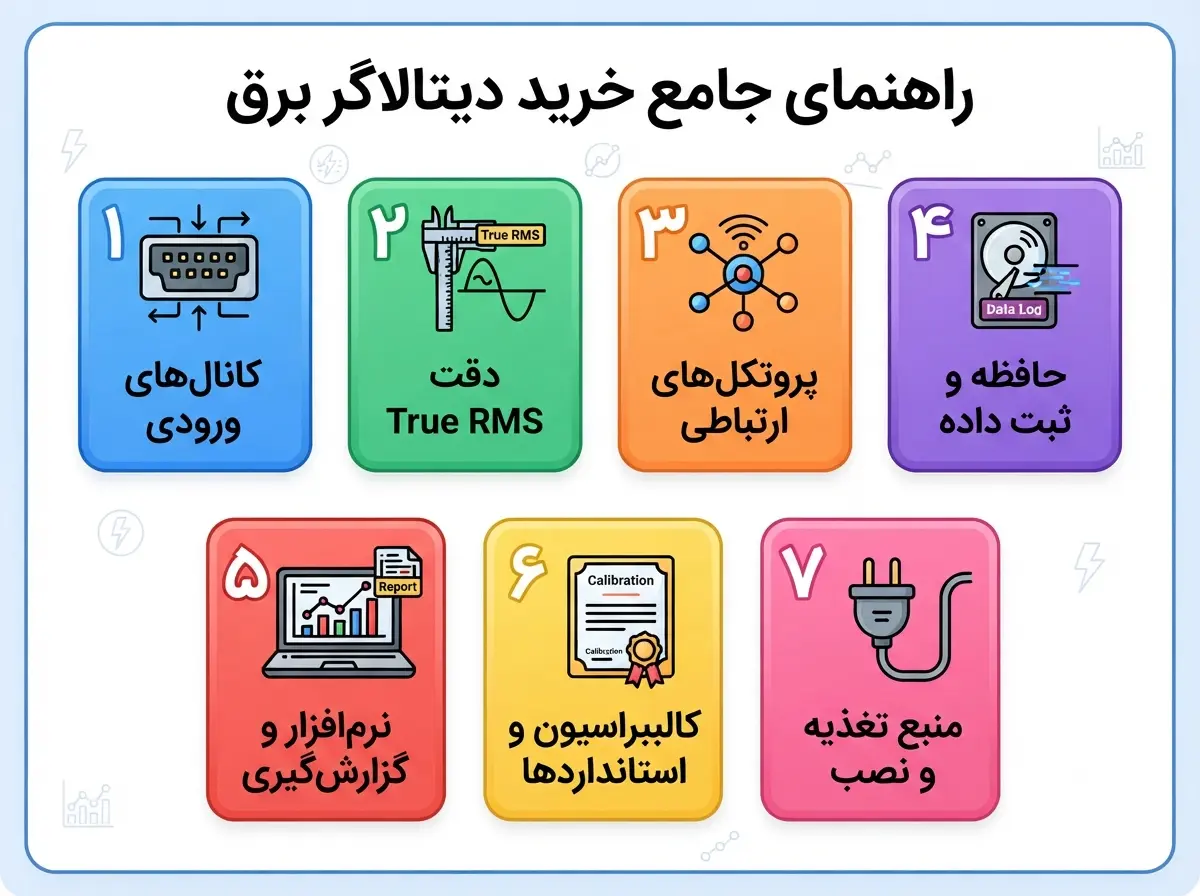

۷ نکته طلایی برای انتخاب بهترین دیتالاگر برق

پس از آشنایی با دیتالاگر برق و کاربردهای آن، نوبت به انتخاب بهترین دستگاه می‌رسد. در این بخش، ۷ معیار کلیدی را بررسی می‌کنیم که باید پیش از خرید به آنها توجه کنید تا بتوانید دستگاهی متناسب با نیاز خود انتخاب کنید.

۱. تعداد و نوع کانال‌های ورودی

انتخاب تعداد کانال‌های ورودی به نوع شبکه برق شما بستگی دارد. برای شبکه‌های تک‌فاز، معمولاً یک کانال کافی است. اما در شبکه‌های سه‌فاز صنعتی که نیاز به اندازه‌گیری همزمان ولتاژ و جریان هر سه فاز دارید، به دیتالاگری با چندین کانال ورودی مجزا نیاز خواهید داشت.
نکته: همچنین به پشتیبانی از ورودی‌های ترانسفورماتور جریان (CT) و ولتاژ (PT) در شبکه‌های فشار قوی توجه کنید .

۲. دقت اندازه‌گیری (True RMS)

در محیط‌های صنعتی که شبکه برق دارای نویز، هارمونیک یا اعوجاج موجی است، استفاده از دیتالاگرهای معمولی که مقدار متوسط (Average) را اندازه‌گیری می‌کنند، منجر به خطا می‌شود. به همین دلیل، انتخاب دستگاهی با قابلیت اندازه‌گیری True RMS ضروری است. این ویژگی، مقادیر دقیق ولتاژ و جریان را حتی در شبکه‌های با کیفیت پایین محاسبه می‌کند و دقت داده‌ها را تضمین می‌کند.

۳. پروتکل‌های ارتباطی

برای اتصال دیتالاگر برق به سیستم‌های اتوماسیون (مانند PLC) یا مانیتورینگ از راه دور، به پروتکل‌های ارتباطی استاندارد نیاز دارید. رایج‌ترین پروتکل در این حوزه، MODBUS و رایج‌ترین پورت ارتباطی، RS485 است.
اگر قصد دارید داده‌ها را به‌صورت لحظه‌ای در نرم‌افزارهای SCADA یا سیستم‌های مدیریت انرژی (EMS) مشاهده کنید، حتماً مطمئن شوید که دستگاه از این پروتکل‌ها پشتیبانی می‌کند.

۴. حافظه و قابلیت ثبت داده

ظرفیت حافظه و نحوه ثبت داده‌ها، یکی دیگر از معیارهای مهم است. به نکات زیر توجه کنید:

• ظرفیت حافظه: هرچه بیشتر باشد، داده‌های طولانی‌تری می‌توانید ذخیره کنید.

• ثبت رویدادهای خاص: برخی دیتالاگرها قابلیت ثبت رویدادهایی مانند قطع و وصل برق یا افت ولتاژ بیش از ۱۰٪ را دارند که برای عیب‌یابی بسیار مفید است.

• تخلیه اطلاعات: دستگاه باید امکان تخلیه داده‌ها را از طریق پورت USB یا کارت حافظه SD فراهم کند.

۵. نرم‌افزار و قابلیت گزارش‌گیری

یک دیتالاگر برق حرفه‌ای، تنها به ثبت داده محدود نمی‌شود؛ بلکه باید نرم‌افزاری قدرتمند برای تحلیل داده‌ها در اختیار کاربر قرار دهد. نرم‌افزار باید امکانات زیر را داشته باشد:

• نمایش گرافیکی ولتاژ، جریان و توان

• تهیه گزارش‌های آماری و دوره‌ای

• مدیریت مصرف بار و تحلیل هزینه‌های انرژی

۶. کالیبراسیون و استانداردها

دقت دیتالاگر برق باید به‌صورت دوره‌ای تأیید شود. به همین دلیل، دستگاهی را انتخاب کنید که امکان کالیبراسیون نرم‌افزاری را داشته باشد. همچنین وجود گواهی‌های استاندارد بین‌المللی (مانند IEC) نشان‌دهنده کیفیت و قابلیت اطمینان دستگاه است.

۷. منبع تغذیه و نحوه نصب

دیتالاگرهای برق در دو نوع عرضه می‌شوند:

• پرتابل (قابل حمل): مناسب برای تست‌های دوره‌ای و عیب‌یابی موقت.

• نصب ثابت (پنلی): مناسب برای مانیتورینگ دائمی و اتصال به تابلوهای برق صنعتی.

با توجه به نیاز خود، نوع مناسب را انتخاب کنید. همچنین به بازه ولتاژ تغذیه دستگاه توجه داشته باشید.

برای مشاهده مشخصات فنی و مقایسه مدل‌های مختلف دیتالاگرهای صنعتی، به صفحه محصولات دیتالاگر آکو افرا مراجعه کنید.

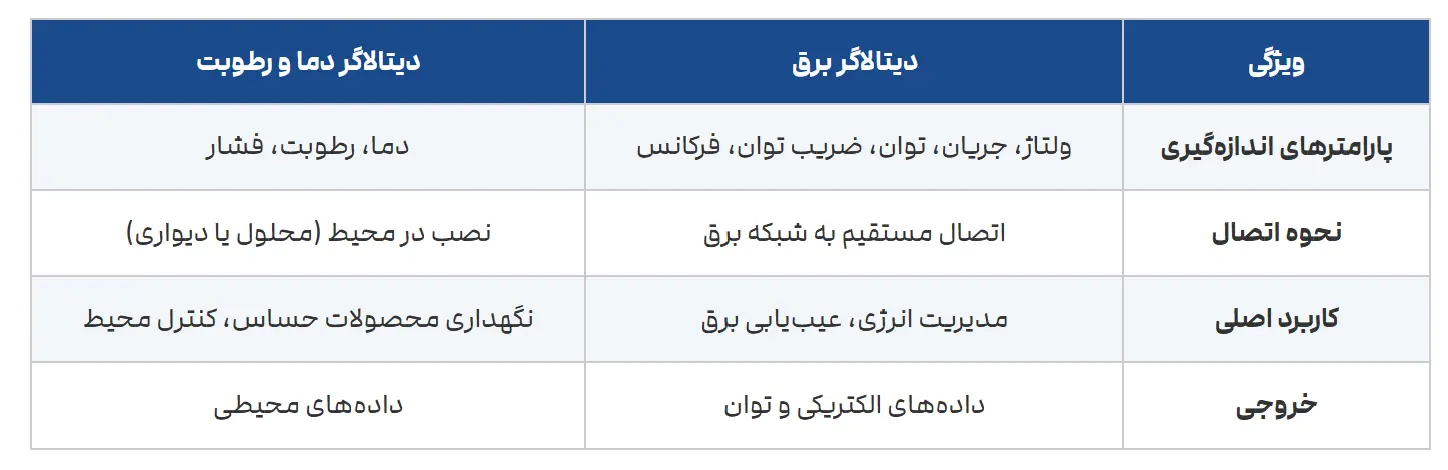

مقایسه دیتالاگر برق با دیتالاگر دما و رطوبت

بسیاری از کاربران هنگام شنیدن عبارت “دیتالاگر”، به‌طور پیش‌فرض دیتالاگرهای دما و رطوبت را تصور می‌کنند. اما دیتالاگر برق، یک دسته کاملاً متفاوت با کاربردها و ویژگی‌های خاص خود است. در این بخش، تفاوت‌های کلیدی این دو نوع دیتالاگر را بررسی می‌کنیم.

دیتالاگر برق به‌طور مستقیم به شبکه‌های الکتریکی متصل می‌شود و پارامترهای ولتاژ، جریان، توان و ضریب توان را اندازه‌گیری می‌کند. این دستگاه‌ها برای مدیریت انرژی، عیب‌یابی و بهینه‌سازی مصرف در صنایع تولیدی، ساختمان‌های هوشمند و تأسیسات زیربنایی استفاده می‌شوند.

در مقابل، دیتالاگر دما و رطوبت برای پایش محیط طراحی شده است و دما، رطوبت و فشار هوا را اندازه‌گیری می‌کند. کاربرد اصلی این دستگاه‌ها در نگهداری دارو و واکسن، صنایع غذایی، گلخانه‌ها و آزمایشگاه‌ها است.

جمع‌بندی تفاوت‌ها:

اگر به دنبال پایش کیفیت برق و مدیریت مصرف انرژی هستید، دیتالاگر برق انتخاب شماست. اگر هدف شما کنترل شرایط محیطی برای نگهداری محصولات یا آزمایش‌ها است، دیتالاگر دما و رطوبت گزینه مناسب‌تری است.

برای آشنایی با دیتالاگرهای دما و رطوبت مناسب آزمایشگاه و داروخانه، مقاله راهنمای خرید دیتالاگر آزمایشگاهی و داروخانه‌ای را مطالعه کنید.

۵ اشتباه رایج در خرید دیتالاگر برق

متأسفانه بسیاری از خریداران هنگام انتخاب دیتالاگر برق، مرتکب اشتباهاتی می‌شوند که می‌تواند هزینه‌های سنگینی به همراه داشته باشد. در ادامه، ۵ اشتباه رایج را بررسی می‌کنیم تا شما با آگاهی کامل تصمیم بگیرید:

۱. انتخاب دستگاهی که با پروتکل سیستم اتوماسیون سازگار نیست
یکی از رایج‌ترین اشتباهات، خرید دیتالاگری است که از پروتکل ارتباطی مورد استفاده در سیستم اتوماسیون (مانند MODBUS) پشتیبانی نمی‌کند. این اشتباه باعث می‌شود دستگاه نتواند با PLC یا نرم‌افزار SCADA شما ارتباط برقرار کند و عملاً غیرقابل استفاده شود.

۲. نادیده گرفتن محدوده جریان و ولتاژ
برخی کاربران بدون توجه به محدوده جریان و ولتاژ مورد نیاز خود، دستگاهی را انتخاب می‌کنند که توانایی اندازه‌گیری در شبکه‌های با جریان بالا (مثلاً بالای ۱۰۰۰ آمپر) را ندارد. این اشتباه به‌ویژه در شبکه‌های فشار قوی بسیار پرهزینه است.

۳. عدم توجه به قابلیت True RMS
در محیط‌های صنعتی که شبکه برق دارای نویز و هارمونیک است، استفاده از دیتالاگرهای معمولی که مقدار متوسط (Average) را اندازه‌گیری می‌کنند، منجر به خطای جدی در داده‌ها می‌شود. انتخاب دستگاهی که از قابلیت True RMS برخوردار نباشد، یکی از بزرگترین اشتباهات در خرید دیتالاگر برق است.

۴. نادیده گرفتن قابلیت ثبت رویدادها
برخی کاربران به قابلیت ثبت رویدادهای خاص مانند قطع و وصل برق، افت ولتاژ یا افزایش ناگهانی جریان توجه نمی‌کنند. این داده‌ها برای عیب‌یابی و تحلیل مشکلات شبکه بسیار حیاتی هستند و نبود آنها می‌تواند فرآیند عیب‌یابی را بسیار دشوار کند.

۵. انتخاب بر اساس قیمت، نه نیاز واقعی
ارزان‌ترین گزینه همیشه بهترین نیست. برخی کاربران تنها به قیمت توجه می‌کنند و دستگاه‌هایی با ویژگی‌های ناقص خریداری می‌کنند که در بلندمدت هزینه‌های بیشتری (تعویض، نصب مجدد، از دست رفتن داده‌ها و …) به آنها تحمیل می‌کند.

سوالات متداول درباره دیتالاگر برق

۱. فرق دیتالاگر برق با دیتالاگر دما چیست؟
دیتالاگر برق برای ثبت و تحلیل پارامترهای الکتریکی مانند ولتاژ، جریان، توان و ضریب توان طراحی شده است و به‌طور مستقیم به شبکه برق متصل می‌شود. در مقابل، دیتالاگر دما و رطوبت برای پایش شرایط محیطی مانند دما، رطوبت و فشار استفاده می‌شود و در محیط نصب می‌گردد. این دو دستگاه کاربردهای کاملاً متفاوتی دارند.

۲. آیا دیتالاگر برق برای مصارف خانگی هم قابل استفاده است؟
بله، اما کاربرد اصلی دیتالاگر برق در صنایع، کارخانه‌ها، ساختمان‌های هوشمند و تأسیسات زیربنایی است. برای مصارف خانگی، معمولاً دستگاه‌های ساده‌تر و ارزان‌تری وجود دارند که تنها ولتاژ و جریان را اندازه‌گیری می‌کنند. با این حال، اگر به دنبال تحلیل دقیق مصرف انرژی و مدیریت هزینه‌های برق هستید، دیتالاگر برق گزینه مناسبی است.

۳. هزینه یک دیتالاگر برق حرفه‌ای چقدر است؟
هزینه دیتالاگر برق به عوامل مختلفی مانند تعداد کانال‌ها، دقت اندازه‌گیری، پروتکل‌های ارتباطی، برند و قابلیت‌های نرم‌افزاری بستگی دارد. قیمت مدل‌های ساده از چند میلیون تومان شروع می‌شود و مدل‌های پیشرفته صنعتی می‌توانند تا چند ده میلیون تومان نیز قیمت داشته باشند. برای دریافت قیمت دقیق، بهتر است با فروشندگان معتبر تماس بگیرید.

۴. برای اتصال دیتالاگر به شبکه کارخانه به چه تجهیزاتی نیاز دارم؟
برای اتصال دیتالاگر برق به شبکه کارخانه، معمولاً به موارد زیر نیاز دارید:

• ترانسفورماتورهای جریان (CT) برای اندازه‌گیری جریان‌های بالا

• ترانسفورماتورهای ولتاژ (PT) برای شبکه‌های فشار قوی

• کابل‌های shielded برای انتقال سیگنال

• در صورت نیاز به اتصال به سیستم اتوماسیون، به مبدل‌های RS485 به USB نیز ممکن است نیاز داشته باشید.

۵. آیا دیتالاگر برق نیاز به کالیبراسیون دارد؟
بله. دقت اندازه‌گیری دیتالاگر برق باید به‌صورت دوره‌ای (معمولاً سالی یک بار) تأیید شود. کالیبراسیون منظم، دقت دستگاه را حفظ می‌کند و از ثبت داده‌های نادرست جلوگیری می‌کند. برخی مدل‌های پیشرفته دارای قابلیت کالیبراسیون نرم‌افزاری هستند که این فرآیند را ساده‌تر می‌کند.

برای آشنایی با اصول کلی خرید دیتالاگر و اهمیت کالیبراسیون، مقاله راهنمای خرید دیتالاگر دما و رطوبت را مطالعه کنید.

جمع‌بندی؛ چگونه بهترین دیتالاگر برق را انتخاب کنیم؟

انتخاب یک دیتالاگر برق مناسب، سرمایه‌گذاری بر روی کیفیت، دقت و بهره‌وری سیستم‌های الکتریکی شماست. این دستگاه نه‌تنها به شما در مدیریت مصرف انرژی و کاهش هزینه‌ها کمک می‌کند، بلکه با عیب‌یابی به‌موقع، از خرابی‌های ناگهانی و خسارت‌های سنگین جلوگیری می‌نماید.

خلاصه نکات کلیدی برای انتخاب:

۱. نوع و تعداد کانال‌ها را بر اساس شبکه برق خود انتخاب کنید (تک‌فاز یا سه‌فاز).
۲. به دقت True RMS توجه کنید؛ این ویژگی در محیط‌های صنعتی الزامی است.
۳. پروتکل‌های ارتباطی (MODBUS، RS485) را با سیستم اتوماسیون خود هماهنگ کنید.
۴. ظرفیت حافظه و قابلیت ثبت رویدادها را بررسی کنید.
۵. از نرم‌افزار قدرتمند برای تحلیل و گزارش‌گیری اطمینان حاصل کنید.
۶. به کالیبراسیون و استانداردهای بین‌المللی توجه داشته باشید.
۷. نوع نصب (پرتابل یا ثابت) را بر اساس کاربرد خود انتخاب کنید.

با رعایت این نکات، می‌توانید دستگاهی متناسب با نیاز خود تهیه کنید و از ثبت داده‌های دقیق و قابل اعتماد اطمینان حاصل کنید.
